小型樹枝粉碎機是一專業園林、果園樹枝切削粉碎設備，該設備在木材粉碎機的基礎上，充分運用切料、壓料等理論改進研發而成。該設備設計時充分考慮進料系統的穩定性和設備運行的安全性，保證物料的進料速度，提高設備的進料尺寸，對于樹枝、樹干、樹叉都能適應不同大小長度物料的進料順暢。

小型園林樹枝粉碎機切削機構的設計

一.刀盤結構和尺寸的設計

1.樹枝粉碎機刀盤直徑長度為600mm,厚度為h=60mm。在刀盤外焊接3個均勻分布的葉片，可推動葉片做圓周運動進入下一工序,尺寸為70mmx120mmxl8mm。

2.飛刀在刀盤上安裝前角為8度，后角為37度，削片機構進料口斜角為45%，切削力大，刀具均采用合金鋼65Mn材料，刀片數量為4把。



二.進料口的設計

樹枝粉碎機的進料方式為壓料進料，通過彈簧狼牙輥咬合對物料進行壓料進料，保證進料速度。



三.底刀和側刀設計

底刀和側刀安裝在進料槽底部，切削時與飛刀配合形成剪切力。設計底刀和側刀時要根據進料槽尺寸,底刀為200mmx180mm的長方形刀片,側刀為一個角為45°的直角梯形狀刀片。

四.樹枝粉碎錘頭機構設計

1.樹枝粉碎機錘頭形狀和材料選擇，應用矩形雙銷孔錘片，國內已經將矩形錘片標準化，分為120, 140,180型3種類型，一般小型樹枝粉碎機選取140型錘片,選用10*Mn鋼,并對材料進行滲碳處理。



2.錘頭結構設計

采用四銷軸式的錘頭轉子,使用單螺線排列方式。粉碎后的木屑經過風力篩選方式篩出，為使達到粉碎粒度要求的顆粒篩出,在錘頭轉子上加裝了4個直徑為60 mm的葉片,將其與軸套做成一體。



五.底板和齒板設計

1.樹枝粉碎機粉碎部分指的是從切削刀盤削片后進入粉碎室內到中到出料口的弧段。該弧段主要由錘頭和齒板配合粉碎,粉碎室頂部主要由固定在箱體上的底板和固定在底板上的齒板組成，而粉碎室的形狀和結構是決定底板形狀和位置的關鍵因素。



2.粉碎室和篩分機構設計

樹枝粉碎機篩分部分主要是由錘片轉子上的葉片提供風力,顆粒達到要求的通過篩網,未達要求的繼續粉碎。篩網在篩分過程中起著關鍵作用,工作人員使用圓形柱孔篩結構,并以此標準規定篩網為圓弧形結構,將篩孔的圓中心放置在正三角形的頂點上。篩片安裝的方向要與物料運動方向垂直。根據食用菌培養基生產線對物料的要求,設計篩孔有5mm和8mm兩種。



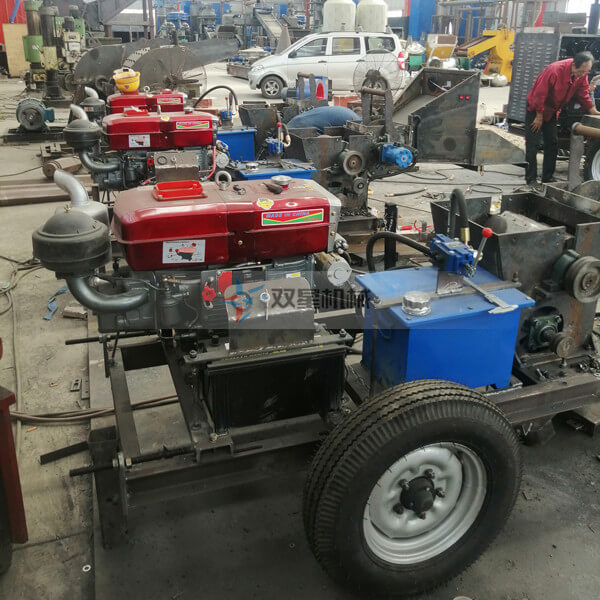

樹枝粉碎機參考多數短刀削片機結構設計,采用帶傳動方式,能夠在緩和載荷沖擊的同時,減小噪聲、防止過載而損壞零件。但傳送帶的壽命較短,過載時易產生打滑,使效率降低,不能保持準確的傳動比。隨著科學技術的不斷進步和人們對環境保護和資源節約的日益重視，樹枝粉碎機性能將會進一步提升。
